FSQ100 OR/EI
Výrobce TOS Kuřim. Rok výroby…2000, v.č. 19 314
SPECIFIKACE STROJE:
Jedná se o frézovací centrum s výměnným paletovým stolem po účelové opravě

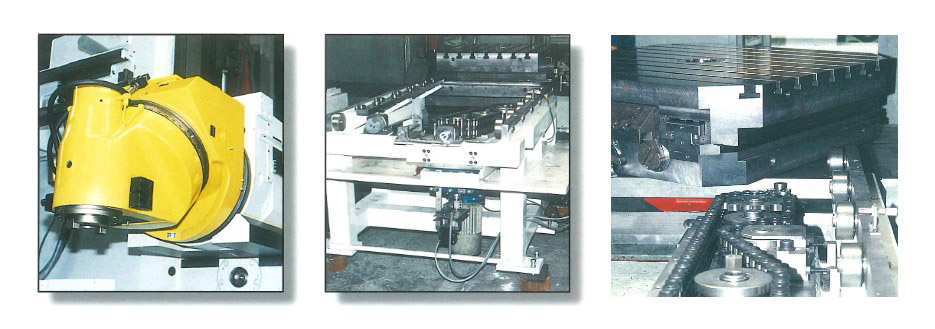

- Pevná frézovací hlava O – polohování osy B ,otáčení vřetene H-V
- Řetězový zásobník nástrojů 40 pozic
- Paletový plynule otočný stůl, 2 ks zakladačů s paletou
- Kabinový kryt stroje s vodním hospodářstvím a třískovými dopravníky.
- Řídící systém stroje: Heidenhain TNC 530
- Pohony os a vřetene Siemens Simodrive 611 D
Rozsah opravy stroje
- Kompletní demontáž a vyčištění
- Kontrola všech dílů
- Frézovací hlava O - přebroušení vřetene a výměna valivého uložení, výměna kuželových kol .
- Výměna ložisek převodové skříně a zregulování ozubených kol, výměna valivého uložení kardanu
- Přebroušení vodících ploch a znovu zalícování všech souřadnic
- Oprava kuličkových šroubů a jejich uložení
- Přetěsnění hydraulických obvodů po stroji a výměna elektroventilů
- Přetěsnění všech hydraulických válců a modernizace těsniva
- Oprava centrálního mazání s výměnou dávkovačů
- Oprava hydraulického agregátu a vodního hospodářství
- Oprava třískových dopravníků
- Oprava a přetěsnění vyvažovacího okruhu
- Oprava, přetěsnění a seřízení zásobníku nástrojů a manipulátoru
- Oprava paletového stolu a zakladačů palet
- Oprava kabinového krytu stroje a příslušenství
- Oprava a seřízení pohonů Siemens a vřetenového motoru
- Oprava elektrorozvaděče a kabeláže a eletrokomponentů po stroji
- Stroj je plně funkční a v geometrické přesnosti doloženo protokolem geometrické přesnosti a funkčnosti
PARAMETRY STROJE
- Upínací plocha palety stolu 1000x1250 mm
- Pracovní zdvih v ose X (podélný) 1600 mm
- Pracovní zdvih příčný 1000 mm
- Pracovní zdvih svislý 750 mm
- Upínací kužel vřetene ISO 50
- Otáčení osy B v rozsahu +177,5 až =180°,
- Rozsah otáčení vřetene 11– 2500 ot/min -1
- Pracovní pos. plynule 1 – 5000 mm/min -1
- Rychloposuv………………….10000(15000) mm/min -1
- Elektromotor vřetene 22 kW
- Rozměry stroje 5500x6500x3600
- Hmotnost stroje celkem 21000 kg
